Módulos SFP: alimentando o fluxo de tráfego das redes modernas

I. Introdução a Módulos SFP

A. Hook: a espinha dorsal das redes modernas

Na intrincada rede de comunicação digital moderna, onde os dados fluem na velocidade da luz, existem heróis desconhecidos trabalhando incansavelmente nos bastidores. Entre estes, o Módulo de fábrica de formato pequeno (SFP) destaca-se como um componente crítico, permitindo silenciosamente a conectividade de alta velocidade que alimenta tudo, desde vastos data centers até sua experiência diária na Internet. Muitas vezes esquecidos, esses transceptores compactos são, em essência, a espinha dorsal das redes contemporâneas.

B. O que é um módulo SFP?

Um módulo SFP é um transceptor óptico compacto e tumulto usado para aplicativos de telecomunicações e comunicação de dados. Seu objetivo principal é converter sinais elétricos em sinais ópticos (e vice-versa) para facilitar a transmissão de dados em cabos de fibra óptica ou fornecer conectividade de cobre.

1. Definição e propósito : Em sua essência, um módulo SFP é um conversor de interface de gigabit em miniatura (GBIC) que permite que dispositivos de rede, como interruptores, roteadores e cartões de interface de rede (NICs) se conectem a vários cabos de fibra óptica ou cabos de cobre. Ele atua como uma interface, permitindo que os dados viajem por diferentes mídias físicas.

2. Principais características :

Hot-Plaugcle : Os SFPs podem ser inseridos ou removidos de um dispositivo de rede sem desligar o sistema, minimizar o tempo de inatividade e simplificar a manutenção.
Compactar : Seu tamanho pequeno permite uma alta densidade da porta em equipamentos de rede, tornando-os ideais para ambientes com restrição de espaço.
Versátil : Os SFPs suportam uma ampla gama de padrões de rede, taxas de dados e distâncias, tornando -os adaptáveis a diversas necessidades de rede.

C. Breve história e evolução (do GBIC para o SFP e além)

O módulo SFP emergiu como sucessor do maior transceptor de conversor de interface Gigabit (GBIC). Embora os GBICs fossem eficazes, sua densidade de porta limitada em tamanho grande em equipamentos de rede. O esforço do setor por miniaturização e maior eficiência levaram ao desenvolvimento do SFP, que ofereceu a mesma funcionalidade em uma pegada significativamente menor. Essa evolução marcou um momento crucial, permitindo que os fabricantes de redes projetem dispositivos mais compactos e poderosos. O sucesso do SFP abriu o caminho para transceptores ainda mais rápidos e avançados, como SFP, QSFP e OSFP, cada um ultrapassando os limites das velocidades de transmissão de dados.

D. Importância na infraestrutura de rede de hoje

Em uma época definida pelo consumo maciço de dados e pela demanda por comunicação instantânea, a importância dos módulos de SFP não pode ser exagerada. Eles são fundamentais para:

Escalabilidade : Permitir que as redes expandam e se adaptem facilmente às crescentes demandas de dados, simplesmente trocando os módulos.
Flexibilidade : Permitir que um único dispositivo de rede suportasse vários tipos de conexões (por exemplo, fibra de curto alcance, fibra de longo alcance ou cobre) alterando o SFP.
Confiabilidade : Fornecer links robustos e de alto desempenho essenciais para aplicativos críticos em data centers, redes corporativas e telecomunicações.

Sem esses componentes pequenos, porém poderosos, as redes de alta velocidade, flexíveis e eficientes nas quais confiamos diariamente não seria possível.

Ii. Entendendo o básico do módulo SFP

A. Anatomia de um módulo SFP

Um módulo SFP, apesar de seu tamanho pequeno, é uma peça sofisticada de engenharia, compreendendo vários componentes cruciais que funcionam em conjunto para facilitar a transmissão de dados.

1. Componentes transceptoras (transmissor, receptor) : O coração de um módulo SFP está em seus componentes do transceptor. De um lado, há um transmissor (TX) que converte sinais de dados elétricos em pulsos de luz ópticos usando um diodo a laser (para fibra óptica) ou sinais elétricos para cobre. Por outro lado, um receptor (RX) detecta esses pulsos de luz óptica de entrada ou sinais elétricos e os converte em sinais de dados elétricos que o dispositivo de rede pode entender. Essa dupla funcionalidade é por que eles são frequentemente chamados de "transceptores".

2. Interface elétrica : Esta é a parte do módulo SFP que se conecta diretamente ao dispositivo de rede host (por exemplo, uma porta de comutador). Consiste em uma série de pinos que estabelecem a conexão elétrica, permitindo que o SFP receba sinais de dados de energia e troca com o circuito do dispositivo. Essa interface adere a padrões específicos para garantir a interoperabilidade.

3. Interface óptica (conector LC) : Para SFPs de fibra óptica, a interface óptica é onde o cabo de fibra óptica se conecta. O tipo de conector mais comum usado para módulos SFP é o LC (conector LUCENT) . Os conectores LC são conectores de formato pequeno, conhecidos por suas capacidades de alta densidade e desempenho confiável, tornando-os ideais para o design compacto dos módulos SFP. Eles normalmente apresentam um mecanismo de trava para garantir uma conexão segura.

4. Monitoramento de Diagnóstico Digital (DDM) / Monitoramento Óptico Digital (DOM) : Muitos módulos SFP modernos vêm equipados com recursos DDM ou DOM. Esse recurso permite que os administradores de rede monitorem os parâmetros em tempo real do SFP, como potência de saída óptica, potência de entrada óptica, temperatura, corrente de polarização do laser e tensão de alimentação do transceptor. O DDM/DOM é inestimável para o gerenciamento de rede, permitindo a solução de problemas proativos, o monitoramento de desempenho e a manutenção preditiva, aumentando assim a confiabilidade da rede.

B. Como funcionam os módulos SFP

O princípio operacional de um módulo SFP gira em torno da conversão e transmissão eficientes dos sinais.

1. Conversão de sinal (elétrica para óptica e vice-versa) : Quando os dados precisam ser enviados de um dispositivo de rede em um cabo de fibra óptica, os sinais de dados elétricos do dispositivo são alimentados no transmissor do SFP. O transmissor converte esses sinais elétricos em pulsos de luz (usando um laser VCSEL ou DFB para SFPs de fibra ou sinais elétricos específicos para SFPs de cobre). Esses pulsos de luz viajam através do cabo de fibra óptica. Na extremidade receptora, o receptor de outro módulo SFP detecta esses pulsos de luz e os converte de volta em sinais elétricos, que são passados para o dispositivo de rede conectado.

2. Papel na transmissão de dados em cabos de fibra óptica : Os SFPs são intermediários cruciais em redes de fibra óptica. Eles permitem a transmissão de alta velocidade e longa distância dos dados que seria impossível com o cabeamento de cobre tradicional além de certos comprimentos. Ao converter sinais elétricos em luz, eles superam as limitações de resistência elétrica e interferência eletromagnética, permitindo um fluxo de dados robusto e rápido em vastas distâncias dentro de data centers, entre edifícios ou mesmo nas cidades.

C. Vantagens -chave dos módulos SFP

A adoção generalizada dos módulos de SFP se deve em grande parte às vantagens significativas que eles oferecem no design e operação de rede.

1. Flexibilidade e escalabilidade : Os SFPs fornecem flexibilidade incomparável. Um único comutador de rede pode suportar vários tipos de conexões (por exemplo, fibra multimodo de curto alcance, fibra de modo único de longo alcance ou Ethernet de cobre) simplesmente preenchendo suas portas SFP com os módulos apropriados. Essa modularidade permite que as redes sejam dimensionadas com facilidade, adaptando -se à alteração dos requisitos sem a necessidade de substituir dispositivos de rede inteiros.

2. Custo-efetividade : Ao permitir que os administradores de rede comprem apenas os transceptores específicos necessários para os aplicativos atuais, os SFPs reduzem os custos iniciais do hardware. Além disso, seus recursos de natureza e DDM, quentes, simplificam a manutenção e a solução de problemas, levando a menores despesas operacionais ao longo do tempo.

3. Natureza Hot-Swappable : Como mencionado, os SFPs podem ser inseridos ou removidos enquanto o dispositivo de rede estiver operacional. Esse recurso "Hot-Swappable" minimiza o tempo de inatividade da rede durante atualizações, substituições ou solução de problemas, garantindo a disponibilidade contínua de serviços.

4. Padronização (MSA - Contrato de várias fontes) : O design e a funcionalidade dos módulos SFP são governados por um contrato de várias fontes (MSA). Esse acordo em todo o setor garante que os SFPs de diferentes fabricantes sejam interoperáveis, impedindo o bloqueio de fornecedores e promovendo um mercado competitivo. Essa padronização é um grande benefício, fornecendo aos usuários uma ampla gama de opções e garantindo compatibilidade em diversos equipamentos de rede.

Iii. Tipos de módulos SFP

A versatilidade dos módulos SFP é amplamente atribuída à ampla variedade de tipos disponíveis, cada um projetado para atender aos requisitos de rede específicos relativos à taxa de dados, distância de transmissão e tipo de fibra. Compreender essas categorias é essencial para selecionar o SFP apropriado para qualquer aplicativo.

A. Categorização por taxa de dados

Os módulos SFP são categorizados principalmente pela taxa máxima de dados que eles podem suportar. Isso determina sua adequação para diferentes padrões da Ethernet.

Categoria	Taxa de dados	Descrição	Tipos comuns	Tipo de fibra/cabo	Distância típica
100base (Ethernet rápido)	100 Mbps	Projetado para aplicações rápidas da Ethernet, usadas em sistemas herdados ou aplicações industriais específicas.	100Base-FX, 100Base-LX	Fibra de modo múltiplo ou único	Até 2 km (FX), até 10 km (LX)
1000Base (Gigabit Ethernet)	1 Gbps	Tipo mais comum, amplamente utilizado em redes e data centers corporativos.	1000Base-SX	Fibra de modo múltiplo (MMF)	Até 550 metros
			1000Base-LX/LH	Fibra de modo único (SMF)	Até 10 km
			1000Base-ZX	Fibra de modo único (SMF)	Até 70-80 km
			1000Base-T	Cobre (RJ45)	Até 100 metros

B. Categorização por comprimento de onda/distância

Além da taxa de dados, os SFPs também são classificados pelo comprimento de onda da luz que usam e pela distância máxima que podem cobrir.

Categoria	Comprimento de onda/método	Descrição	Uso típico
Curto alcance (SR)	850 nm	Projetado para distâncias mais curtas sobre fibra de modo múltiplo.	Intra construção, links de data center
Longa-alcance (LR)	1310 nm	Projetado para distâncias mais longas sobre a fibra de modo único.	Inter-construção, redes do campus
Alcance estendido (er)	1550 nm	Oferece distâncias ainda maiores sobre a fibra de modo único.	Redes de área metropolitana (homem), conexões corporativas de longo curso

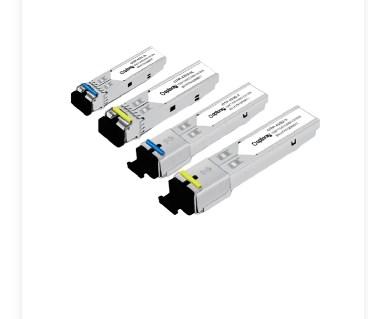

SFPs bidirecionais (BIDI)	Dois comprimentos de onda diferentes (por exemplo, 1310/1490 nm)	Transmite e recebe dados em uma única fita de cabo de fibra óptica.	Aplicações de fibra para a casa (FTTH)

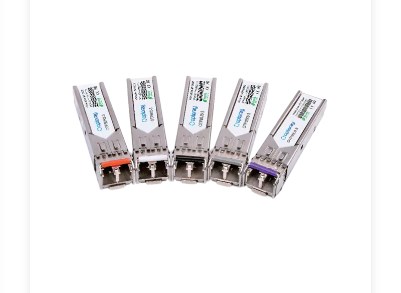

CWDM SFPS (multiplexação de divisão de comprimento de onda grossa)	Comprimentos de onda amplamente espaçados (por exemplo, 1270-1610 nm)	Permite vários canais de dados em uma única fita de fibra usando diferentes comprimentos de onda. Econômico para distâncias médias.	Metro Ethernet, Enterprise Networks
DWDM SFPS (multiplexação de divisão de comprimento de onda densa)	Comprimentos de onda bem espaçados (por exemplo, banda C 1530-1565 nm)	Permite um número significativamente maior de canais e maior largura de banda em uma única fibra.	Redes de alta capacidade de longo curso

C. módulos SFP especializados

Além das aplicações padrão Ethernet, os SFPs também são adaptados para outros protocolos de rede.

1. SFPS de canal de fibra : Esses módulos são projetados especificamente para redes de canais de fibra, que são comumente usados em redes de área de armazenamento (SANS). Eles suportam várias velocidades de canal de fibra (por exemplo, 1g, 2g, 4g, 8g) e são cruciais para transferência de dados de alta velocidade entre servidores e dispositivos de armazenamento.

2. SONET/SDH SFPS : Rede óptica síncrona (SONET) e hierarquia digital síncrona (SDH) são protocolos padronizados para transmitir informações digitais sobre fibra óptica. Os SFPs estão disponíveis para suportar várias taxas de SONET/SDH (por exemplo, OC-3, OC-12, OC-48), permitindo seu uso em redes de telecomunicações para transmissão de voz e dados.

4. SFP vs. SFP vs. QSFP vs. OSFP

À medida que as demandas da rede continuam aumentando, a evolução dos transceptores ópticos levou a uma família de módulos, cada um projetado para apoiar taxas de dados progressivamente mais altas. Enquanto os módulos de SFP estabeleceram as bases para transceptores compactos e quentes, surgiram iterações subsequentes para atender à demanda insaciável por largura de banda. Compreender as distinções entre esses fatores de forma é crucial para projetar e atualizar redes de alto desempenho.

Tipo de módulo	Nome completo	Taxa de dados típicos	Principais características	Aplicações comuns
SFP	Pequeno fator de formulário fixo	1 Gbps	Predecessor compacto, de queda, a quente da SFP.	Gigabit Ethernet, 1G Fibre Channel, Switches/roteadores/servidores de conexão.
SFP	Aprimorado pequeno fator de formato fixo	10 Gbps	Tamanho fisicamente semelhante ao SFP, velocidade mais alta, move algum condicionamento de sinal para o hospedeiro.	10 Gigabit Ethernet, links de switch servidor-tor, links entre switch nos data centers.
QSFP	Quad Small Form-Factor Plus Plus	40 Gbps	Transmite faixas de 4 x 10 Gbps, densidade mais alta que 4x SFP.	40 Gigabit Ethernet, Infiniband, Uplinks de alta largura de banda.
QSFP28	Quad Small Form Factor Plugable 28	100 Gbps	Transmite faixas de 4 x 25 Gbps.	Ethernet de 100 gigabit, interconexões de data center, links principais de rede.
QSFP56	Quad Small Form Factor Plugable 56	200 Gbps	Transmite 4 x 50 Gbps PAM4 faixas.	200 Gigabit Ethernet, redes de data center de próxima geração.
QSFP-DD	Quad Small Formator Factor Dupla densidade Plugable	200/400/800 Gbps	Dobra faixas elétricas para 8, fator de forma semelhante ao qsfp.	Data centers de densidade ultra-alta, redes em nuvem.
OSFP	Octal Small Form-Factor Plugable	400/800 Gbps	Suporta 8 faixas elétricas, um pouco maiores que o QSFP-DD para melhor gerenciamento térmico.	Implantações de 400g de ponta 400G e futuras 800G, data centers de escala de hiperescala.

E. Quando usar qual: cenários de aplicativos e requisitos de rede

A escolha entre SFP, SFP, QSFP e OSFP depende inteiramente dos requisitos de rede específicos:

SFP (1 Gbps) : Ideal para conexões tradicionais de Ethernet Gigabit, equipamentos de rede mais antigos e cenários em que 1 largura de banda de Gbps é suficiente, como redes básicas de escritório ou dispositivos de arestas de conexão.
SFP (10 Gbps) : O padrão para 10 gigabit Ethernet. Essencial para a conexão de servidores aos interruptores de primeira linha (TOR), links entre switch em um data center e redes corporativas de backbone, onde 10 Gbps é o requisito de velocidade atual.
QSFP (40/100/200/400 Gbps) :
- QSFP (40 Gbps) : Usado para agregar links de 10g, conexões com mudança de troca e elevação de alta largura de banda em data centers.
- QSFP28 (100 Gbps) : O cavalo de batalha para interconexões de data center de 100g, links de rede principal e conectividade do servidor de alta densidade.
- QSFP56/QSFP-DD (200/400/800 Gbps) : Centrões cruciais para data centers de hiperescala, provedores de nuvem e aplicativos de largura de banda extremamente alta, onde a densidade máxima da porta e a largura de banda são fundamentais.
OSFP (400/800 Gbps) : Também usado para implantações de 400g de ponta e futuras 800G, principalmente onde o gerenciamento térmico e a prova de futuros são considerações-chave, geralmente em data centers e redes de provedores de serviços em larga escala.

Em resumo, à medida que as velocidades da rede continuam acelerando, cada fator de forma do transceptor desempenha um papel vital em diferentes camadas da infraestrutura de rede, garantindo que as demandas de largura de banda sejam atendidas de maneira eficiente e econômica.

V. Aplicações de módulos SFP

A adoção generalizada e a evolução contínua dos módulos de SFP decorrem de seu papel crítico em uma gama diversificada de ambientes de rede. Sua versatilidade, combinada com sua capacidade de suportar várias velocidades e distâncias, os torna componentes indispensáveis em quase todas as facetas da infraestrutura digital moderna.

A. data centers

Os data centers são talvez os beneficiários mais proeminentes da tecnologia SFP. Nestes ambientes de alta densidade e largura de banda, os SFPs são cruciais para:

Conectividade do servidor : Conectando servidores individuais aos interruptores de primeira linha (TOR), permitindo a transferência de dados de alta velocidade para máquinas, aplicativos e armazenamento virtuais.
Links entre switch (ISL) : Fornecer conexões de alta largura de banda entre diferentes camadas de comutadores (por exemplo, acesso à agregação, agregação ao núcleo) dentro do data center, garantindo um rápido fluxo de dados através do tecido da rede.
Interconexão de data center (DCI) : Para conectar os centers de dados separados geograficamente, geralmente utilizando módulos de longo alcance (como 1000base-lx/lh ou zx) ou módulos QSFP de maior velocidade para preencher as distâncias sobre a fibra de modo único.
Redes de área de armazenamento (SANS) : Os SFPs de canal de fibra são usados especificamente em SANS para conectar servidores às matrizes de armazenamento, facilitando o acesso de dados de alto nível de bloqueio para aplicativos críticos.

B. Redes Enterprise (LAN/WAN)

Os módulos SFP são fundamentais para o design e operação de redes de áreas locais (LANS) e redes de área ampla (WANs), de pequenas empresas a grandes corporações.

Backbone do campus : Conectando edifícios ou departamentos diferentes em uma grande rede do campus, geralmente usando SFPs de fibra de modo único para distâncias mais longas.
Camadas de distribuição e acesso : Fornecendo uplinks de alta velocidade dos interruptores de camada de acesso (conectando dispositivos do usuário final) a interruptores de camada de distribuição, garantindo o desempenho da rede para um grande número de usuários.
Backhaul de ponto de acesso sem fio : Em implantações maiores, os SFPs podem ser usados para conectar pontos de acesso sem fio de alta capacidade à infraestrutura de rede com fio.
Conectando equipamentos legados : Os SFPs 1000Base-T permitem que os comutadores de fibra óptica modernos se conectem a dispositivos ou segmentos baseados em cobre mais antigos da rede.

C. Telecomunicações (FTTH, Metro Ethernet)

A indústria de telecomunicações depende muito de módulos de SFP para fornecer serviços de alta velocidade a residências e empresas.

Fibra para a casa (FTTH) : Os SFPs BIDI são comumente usados em redes ópticas passivas (Pons) para implantações de FTTH, permitindo comunicação bidirecional em uma única fita de fibra, o que reduz os custos de implantação de fibras.
Metro Ethernet : Os SFPs, incluindo variantes CWDM e DWDM, são parte integrante das redes da área metropolitana (MANS), permitindo que os prestadores de serviços entreguem serviços Ethernet de alta largura de banda em áreas urbanas e suburbanas. Eles permitem o uso eficiente da infraestrutura de fibras multiplicando vários serviços em uma única fibra.
Backhaul móvel : Conectando estações de base celular à rede principal, garantindo transferência de dados de alta velocidade para comunicação móvel.

D. Redes de área de armazenamento (SAN)

Como mencionado brevemente, SANS é uma área de aplicação crítica para módulos SFP especializados.

Conectividade do canal de fibra : SFPs de canal de fibra (por exemplo, 1g, 2g, 4g, 8g, 16g Fiber Channel) são projetados especificamente para o protocolo de canal de fibra, que é otimizado para transferência de dados de alta velocidade e baixa latência entre servidores e dispositivos de armazenamento compartilhados. Esses módulos são essenciais para garantir o desempenho e a confiabilidade dos sistemas de armazenamento da missão crítica.

E. Ethernet industrial

Além dos ambientes tradicionais de TI, os módulos SFP são cada vez mais encontrados em ambientes industriais, onde redes robustas e confiáveis são cruciais para sistemas de automação e controle.

Sistemas de controle industrial : Conectando PLCs (controladores lógicos programáveis), sensores e atuadores em fábricas, fábricas inteligentes e grades de energia.
Ambientes severos : Os SFPs de nível industrial são projetados para suportar temperaturas extremas, vibrações e interferência eletromagnética, garantindo a operação estável da rede em condições industriais desafiadoras.
Conectividade de longa distância : Fornecer comunicação confiável a longas distâncias dentro de grandes complexos industriais, onde o cabeamento de cobre seria impraticável ou suscetível à interferência.

Em essência, do núcleo da Internet ao piso da fábrica, os módulos SFP são os heróis desconhecidos que fornecem as interfaces ópticas e elétricas necessárias, permitindo o fluxo de dados de alta velocidade e alta velocidade que sustenta nosso mundo interconectado.

Vi. Escolhendo o módulo SFP certo

A seleção do módulo SFP apropriado é uma decisão crítica que afeta diretamente o desempenho, a confiabilidade e a relação custo-benefício da rede. Com a grande variedade de tipos de SFP disponíveis, a opção informada requer uma consideração cuidadosa de vários fatores -chave.

A. Considerações de compatibilidade (SFPs de bloqueio de fornecedores, terceiros)

Um dos aspectos mais cruciais ao escolher um módulo SFP é a compatibilidade.

Transporte do fornecedor : Muitos fabricantes de equipamentos de rede (por exemplo, Cisco, Juniper, HP) implementam codificação proprietária em seus transceptores, o que significa que seus dispositivos podem emitir avisos ou até mesmo se recusar a operar com SFPs de outros fornecedores. Essa prática, conhecida como bloqueio do fornecedor, pode limitar suas escolhas e aumentar os custos.
SFPs de terceiros : Os fabricantes de SFP de terceiros de alta qualidade produzem módulos que são totalmente compatíveis com os padrões da MSA (Contrato de Múltiplos Sources) e são codificados para serem compatíveis com as principais marcas de equipamentos de rede. Isso pode oferecer uma economia de custos significativa sem comprometer o desempenho, desde que sejam provenientes de fornecedores respeitáveis. Sempre verifique a compatibilidade de SFPs de terceiros com seu modelo de dispositivo de rede específico antes da compra.

B. Requisitos de rede (taxa de dados, distância, tipo de fibra)

Os requisitos técnicos fundamentais da sua rede ditam o tipo de SFP necessário.

Taxa de dados : Determine a largura de banda necessária para o seu link. Você precisa de 1 Gbps (SFP), 10 Gbps (SFP), 40 Gbps (qsfp), 100 Gbps (qsfp28) ou velocidades até mais altas (QSFP-DD, OSFP)? Este é o filtro principal para sua seleção.
Distância : A que distância estão os dois dispositivos conectados?
- Para distâncias curtas (por exemplo, dentro de um rack ou um quarto único), os SFPs de cobre (1000base-T) ou SFPs de fibra de curto alcance (1000base-SX) podem ser suficientes.
- Para distâncias médias (por exemplo, dentro de um edifício ou campus), SFPs de fibra de longo alcance (1000base-LX/LH) são comuns.
- Para distâncias estendidas (por exemplo, entre edifícios, em uma cidade), podem ser necessários SFPs de alcance estendido (1000base-ZX) ou SFPs DWDM.
Tipo de fibra :
- Fibra de modo múltiplo (MMF) : Usado para distâncias mais curtas, geralmente com SX SFPS. Verifique se o SFP corresponde ao tamanho do núcleo e à largura de banda modal do seu cabo MMF (por exemplo, OM1, OM2, OM3, OM4, OM5).
- Fibra de modo único (SMF) : Usado para distâncias mais longas, normalmente com SFPs LX/LH, ZX, BIDI, CWDM ou DWDM.

C. Fatores ambientais (temperatura, grau industrial)

Considere o ambiente operacional em que o módulo SFP será implantado.

Faixa de temperatura : Os SFPs padrão operam dentro de faixas de temperatura comercial (0 ° C a 70 ° C). No entanto, para implantações em espaços incondicionados, recintos ao ar livre ou ambientes industriais, você pode precisar SFPs de nível industrial (geralmente classificado para -40 ° C a 85 ° C) para garantir uma operação confiável sob flutuações extremas de temperatura.
Umidade e vibração : Embora menos comuns, alguns SFPs especializados são projetados para suportar níveis mais altos de umidade ou vibração, o que pode ser crítico em certas aplicações industriais ou externas.

D. Custo vs. desempenho

O custo e o desempenho do equilíbrio são sempre uma consideração.

Necessidades de desempenho : Não se comprometa com o desempenho se o seu aplicativo exigir alta largura de banda e baixa latência. Substibificando um SFP pode levar a gargalos de rede e baixa experiência do usuário.
Restrições orçamentárias : Embora os SFPs OEM genuínos possam ser caros, as opções de terceiros respeitáveis geralmente fornecem uma alternativa econômica sem sacrificar a qualidade ou o desempenho. Avalie o custo total de propriedade, incluindo possíveis atualizações futuras e manutenção.

E. Importância do DDM/DOM para monitoramento

O monitoramento de diagnóstico digital (DDM) ou o monitoramento óptico digital (DOM) é um recurso crucial que deve ser priorizado ao selecionar SFPS, especialmente para links críticos.

Monitoramento em tempo real : DDM/DOM permite que os administradores de rede monitorem os principais parâmetros, como energia de transmissão óptica, energia de receber óptica, corrente de polarização do laser, temperatura e tensão de alimentação em tempo real.
Solução de problemas proativos : Esses dados são inestimáveis para identificar possíveis problemas antes de causar interrupções na rede (por exemplo, degradação de energia óptica indicando um conector sujo ou módulo de falha).
Manutenção preditiva : Ao rastrear tendências no desempenho do SFP, os administradores podem agendar de maneira proativa de manutenção, impedindo o tempo de inatividade inesperado.
Análise do orçamento de link : Os dados do DDM ajudam a verificar o orçamento do link óptico e garantir que a força do sinal esteja dentro dos limites aceitáveis para uma comunicação confiável.

Ao avaliar cuidadosamente esses fatores, os profissionais da rede podem selecionar os módulos SFP mais adequados que atendem aos seus requisitos técnicos específicos, restrições orçamentárias e demandas operacionais, garantindo uma infraestrutura de rede robusta e eficiente.

Vii. Instalação e manutenção

A instalação adequada e a manutenção diligente são cruciais para maximizar a vida útil e garantir o desempenho confiável dos módulos SFP na sua infraestrutura de rede. Embora os SFPs sejam projetados para facilitar o uso, a adesão às melhores práticas pode impedir problemas comuns e ampliar sua eficiência operacional.

A. Melhores práticas para instalação

A instalação de um módulo SFP geralmente é direta devido ao seu design de queda, mas algumas práticas importantes devem sempre ser seguidas:

Manuseie com cuidado : Os módulos SFP, especialmente suas interfaces ópticas, são componentes sensíveis. Sempre os manuseie pela carcaça de metal e evite tocar a porta óptica ou os pinos elétricos.
A limpeza é fundamental : Antes de inserir um SFP ou conectar um cabo de fibra óptica, verifique se a porta óptica do SFP e as faces finais do conector da fibra estão limpas. Até as partículas microscópicas de poeira podem degradar significativamente o desempenho óptico. Use ferramentas especializadas de limpeza de fibra óptica (por exemplo, lenços sem fiapos e fluido de limpeza ou limpeza com um clique).
Orientação correta : A maioria dos SFPs tem uma orientação específica para inserção. Verifique se o módulo está alinhado corretamente com a porta no dispositivo de rede. Ele deve deslizar suavemente com um empurrão suave até clicar no lugar. Nunca force um SFP em uma porta.
Prenda a trava : Depois de inserido, verifique se o mecanismo de trava do SFP (se presente) está devidamente envolvido para prendê -lo na porta. Para SFPs de fibra óptica, conecte o (s) conector (s) de fibra LC até que cliquem com segurança nas portas ópticas do módulo.
Combinar tipos de transceptor e fibra : Sempre verifique se o módulo SFP (por exemplo, modo múltiplo ou modo único) corresponde ao tipo de cabo de fibra óptica que está sendo usado. Componentes incompatíveis levarão à falha do link.
Proteção de ESD : Sempre use precauções antiestáticas (por exemplo, uma pulseira ESD) ao manusear SFPs para evitar danos causados por descarga eletrostática.

B. Solução de problemas de problemas comuns de SFP

Apesar da instalação adequada, às vezes pode surgir problemas. Aqui estão problemas comuns relacionados ao SFP e etapas iniciais de solução de problemas:

1. Ligue para baixo : Este é o problema mais comum, indicando nenhuma conexão ativa.

Verifique as conexões físicas : Verifique se as duas extremidades do cabo de fibra ou cobre estão conectadas com segurança aos SFPs e se os SFPs estão totalmente sentados em suas respectivas portas.
Verifique a compatibilidade do SFP : Confirme que ambos os SFPs são compatíveis entre si (por exemplo, a mesma velocidade, comprimento de onda e tipo de fibra) e com os dispositivos de rede em que estão conectados.
Inspecione a fibra/cabo : Verifique se há qualquer dano visível no cabo de fibra óptica (torções, cortes) ou cabo de cobre.
Conectores limpos : As faces finais de fibra suja são uma causa frequente de problemas de link. Limpe a porta óptica do SFP e o conector de fibra.
Componentes de troca : Se possível, tente trocar o SFP com um bom conhecido ou experimente o SFP em uma porta diferente no comutador. Além disso, tente um cabo de fibra diferente.
Verifique os dados DDM/DOM : Se disponível, use DDM/DOM para verificar a transmissão óptica e receber níveis de potência. A baixa potência de recebimento geralmente indica um conector sujo, uma fibra com defeito ou um problema com o SFP transmitido.
Configuração da porta : Verifique se a porta do comutador está ativada e configurada corretamente (por exemplo, velocidade, configurações duplex).

2. Erros de CRC (erros de verificação de redundância cíclica) : Eles indicam pacotes de dados corrompidos, geralmente devido a problemas de integridade do sinalização.

Conectores sujos : Uma causa primária. Limpe todas as conexões ópticas cuidadosamente.
Fibra com defeito : Fibra danificada ou de baixa qualidade pode introduzir erros. Teste ou substitua a fibra.
Questões de distância/atenuação : O link pode ser muito longo para o tipo SFP, ou pode haver perda excessiva de sinal (atenuação) na fibra. Verifique o orçamento do link e os valores do DDM.
SFP com defeito : O SFP em si pode estar com defeito. Tente trocá -lo.

3. Questões de poder : Módulo SFP não reconhecido ou mostrando baixa potência.

Energia insuficiente do host : Verifique se a porta do dispositivo de rede está fornecendo energia adequada.
SFP com defeito : O SFP em si pode estar desenhando muito poder ou estar com defeito.
Superaquecimento : Se o SFP estiver superaquecendo, poderá reduzir a saída de energia ou desligar. Verifique se o fluxo de ar adequado ao redor do dispositivo de rede.

C. Limpeza e cuidado de interfaces ópticas

As interfaces ópticas de SFPs e conectores de fibra são extremamente sensíveis à contaminação. Uma partícula de poeira única pode bloquear ou espalhar a luz, levando a perda significativa de sinal e degradação do desempenho.

Sempre limpo antes de conectar : Faça uma prática padrão limpar as faces finais de fibra e as portas SFP toda vez que você as conecta.
Use ferramentas de limpeza adequadas : Invista em toalhetes de limpeza de fibra óptica sem fibra de alta qualidade e fibra óptica, líquido de limpeza (por exemplo, álcool isopropílico especificamente para fibra óptica) ou limpadores de fibra de um clique dedicados.
Nunca use ar comprimido : O ar comprimido pode empurrar contaminantes ainda mais para o conector ou a porta SFP.
Mantenha as tampas de poeira : Quando não estiver em uso, mantenha sempre as tampas de poeira protetora nos módulos SFP e nos cabos de fibra óptica para evitar a contaminação.

D. considerações de segurança (segurança a laser)

Os módulos SFP utilizam lasers para transmissão óptica, que podem representar um risco de segurança se tratados de forma inadequada.

Radiação a laser invisível : A luz emitida por transceptores de fibra óptica é frequentemente invisível aos olhos humanos, tornando -a particularmente perigosa.
Nunca olhe diretamente em uma porta óptica : Nunca procure diretamente a porta óptica de SFP ativa ou o final de um cabo de fibra óptica conectado. Fazer isso pode causar danos oculares graves e permanentes.
Siga os rótulos de segurança : Sempre siga os avisos e rótulos de segurança a laser nos módulos SFP e equipamentos de rede.
Use equipamento adequado : Ao testar ou solucionar problemas, use um medidor de energia óptica ou outro equipamento apropriado projetado para testes de fibra óptica, em vez de inspeção visual direta.

Seguindo essas diretrizes de instalação e compreendendo etapas comuns de solução de problemas, os administradores de rede podem garantir a longevidade e o desempenho máximo de seus módulos SFP, contribuindo para uma rede estável e eficiente.

Viii. Tendências futuras na tecnologia SFP

O mundo das redes está em um estado perpétuo de evolução, impulsionado pela demanda implacável por largura de banda mais alta, menor latência e maior eficiência. A tecnologia SFP, estando na vanguarda da conectividade óptica, está se adaptando continuamente a essas demandas. Várias tendências importantes estão moldando o futuro dos módulos SFP e seus colegas mais avançados.

A. velocidades mais altas (por exemplo, SFP-DD)

A tendência mais proeminente é o impulso contínuo por taxas de dados mais altas. À medida que as redes de 100 Gbps e 400 Gbps se tornam mais comuns, o setor já está olhando para a próxima geração de velocidades.

800 Gbps e além : Módulos como QSFP-DD (Quad Small Form Factor Double densidade travável) e OSFP (putores de formato pequeno octal) estão liderando a carga por 400 Gbps e estão sendo desenvolvidos ativamente por 800 Gbps e até 1,6 Tbps. Esses avanços são alcançados aumentando o número de faixas elétricas e empregando esquemas de modulação mais complexos (como o PAM4).
SFP-DD (densidade dupla em fábricas de formato pequeno) : Este é um fator de forma emergente que visa trazer densidades e velocidades mais altas (por exemplo, 50 Gbps, 100 Gbps) ao fator de forma de SFP tradicional, dobrando o número de faixas elétricas. Isso permite uma maior largura de banda na presença familiar de SFP, oferecendo um caminho de atualização atraente para a infraestrutura baseada em SFP existente.

B. Integração com recursos avançados

Os futuros módulos SFP não são apenas sobre velocidade; Eles também estão incorporando mais inteligência e funcionalidades avançadas.

DDM/DOM aprimorado : Embora o DDM/DOM já seja comum, espere diagnósticos em tempo real mais sofisticados, análises preditivas e até recursos de autocura a serem integrados aos transceptores. Isso permitirá um monitoramento ainda mais granular e gerenciamento proativo de rede.
Recursos de segurança : À medida que a segurança da rede se torna primordial, os transceptores podem incluir recursos de segurança incorporados, como recursos de criptografia ou mecanismos de autenticação aprimorados, para proteger os dados na camada física.
Menor consumo de energia : Com a crescente densidade de equipamentos de rede e o aumento dos custos de energia, a eficiência de energia continua sendo uma meta crítica de design. Os SFPs futuros continuarão a se concentrar na redução do consumo de energia por bit, contribuindo para os data centers mais ecológicos e as despesas operacionais mais baixas.

C. papel em redes 5G e IoT

A proliferação da tecnologia sem fio 5G e a enorme expansão da Internet das Coisas (IoT) estão criando demandas sem precedentes na infraestrutura de rede, e os módulos de SFP estão desempenhando um papel vital na habilitação dessas transformações.

5g backhaul : Os módulos SFP e QSFP são essenciais para as conexões de retroilancas de alta largura de banda que vinculam estações base 5G à rede principal. À medida que as redes 5G evoluem, os SFPs de maior velocidade serão cruciais para lidar com o imenso tráfego de dados gerado pela banda larga móvel aprimorada, comunicação ultra-confiável de baixa latência e comunicação maciça do tipo máquina.
Computação de borda : A ascensão da computação de arestas, que aproxima o processamento da fonte de dados, depende fortemente da conectividade confiável e de alta velocidade. Os SFPs são fundamentais na conexão de data centers e dispositivos de borda, garantindo baixa latência para aplicativos críticos da IoT.
IoT industrial (iiot) : Em ambientes industriais, os módulos SFP robustos e de alta velocidade estão permitindo a implantação de sensores e dispositivos IIOT, facilitando a coleta e controle de dados em tempo real para fábricas inteligentes e sistemas automatizados.

D. Miniaturização contínua e eficiência de poder

A tendência em direção a fatores de forma menor e consumo reduzido de energia persistirá.

Pegadas menores : Embora os SFPs já sejam compactos, a unidade de maior densidade da porta continuará pressionando por projetos de transceptoras ainda menores, permitindo que os fabricantes de equipamentos de rede embaixo de mais conectividade em menos espaço.
Eficiência energética : A pesquisa e o desenvolvimento estão focados em otimizar os componentes ópticos e elétricos dentro dos SFPs para consumir menos energia, mantendo ou aumentando o desempenho. Isso é crucial para gerenciar a dissipação de calor em ambientes de alta densidade e reduzir a pegada de carbono dos data centers.

Em conclusão, a tecnologia SFP está longe de ser estática. É um campo dinâmico que continua inovando, ultrapassando os limites da velocidade, eficiência e inteligência para atender às crescentes demandas de nosso mundo interconectado, desde data centers de hiperescala até as regiões mais distantes das redes 5G e da IoT.

Ix. Conclusão

A. Recapitulação da importância e versatilidade do SFP

Ao longo deste artigo, exploramos o mundo multifacetado dos módulos SFP, desde o seu papel fundamental nas redes modernas até sua intrincada anatomia e diversas aplicações. Começamos reconhecendo os SFPs como a "espinha dorsal" da conectividade, permitindo a conversão perfeita de sinais elétricos em pulsos ópticos e vice-versa. Sua natureza quentes, compactos e versáteis os tornou componentes indispensáveis em praticamente todos os ambiente de rede.

Nós investimos nos vários tipos, categorizando -os por taxa de dados (100base, 1000base), comprimento de onda/distância (SR, LR, ER, BIDI, CWDM/DWDM) e aplicações especializadas (Fibre Channel, SONET/SDH). A evolução do GBIC para o SFP e, em seguida, a variantes de maior velocidade como SFP, QSFP e OSFP, destaca a unidade contínua do setor para maior largura de banda e eficiência. Vimos como esses módulos são críticos entre data centers, redes corporativas, telecomunicações, redes de área de armazenamento e até configurações industriais, fornecendo as interfaces necessárias para o fluxo de dados de alta velocidade.

Além disso, examinamos as considerações cruciais para a escolha do SFP certo, enfatizando a compatibilidade, os requisitos de rede, os fatores ambientais e o papel inestimável do DDM/DOM para o monitoramento. Finalmente, abordamos as melhores práticas para instalação, solução de problemas comuns e a importância da limpeza meticulosa e segurança a laser.

B. Pensamentos finais sobre seu papel na evolução de paisagens de rede

O módulo SFP, em suas várias iterações, é mais do que apenas um pedaço de hardware; É uma prova da modularidade e adaptabilidade necessárias em um mundo digital sempre acelerado. Sua capacidade de fornecer conectividade flexível, escalável e econômica permitiu que as infraestruturas de rede evoluíssem sem revisões constantes e perturbadoras. Enquanto olhamos para o futuro, as tendências em direção a velocidades ainda mais altas (800 Gbps e além com SFP-DD, QSFP-DD, OSFP), a integração de recursos avançados como diagnóstico e segurança aprimorados e seu papel fundamental na habilitação de redes 5G e IoT, a relevância completa e a inovação contínua dentro da tecnologia SFP.

Esses pequenos, mas poderosos, transceptores continuarão no centro de nosso mundo interconectado, facilitando silenciosamente os enormes fluxos de dados que alimentam tudo, desde a computação em nuvem a sistemas autônomos.

C. Chamada à ação/leitura adicional

Compreender os módulos SFP é uma etapa fundamental para qualquer pessoa envolvida em design de rede, implantação ou manutenção. Para aprofundar seu conhecimento, considere explorar:

Documentos específicos da MSA : Para especificações técnicas detalhadas.
Matrizes de compatibilidade do fornecedor : Para garantir uma integração perfeita com o seu equipamento existente.
Padrões de cabeamento de fibra óptica : Para entender as nuances de diferentes tipos de fibras e seu impacto no desempenho do SFP.
Tecnologias transceptoras emergentes : Fique de olho nos desenvolvimentos em 800g e além para ficar à frente da curva na evolução da rede.
